上鋼五廠h13圓鋼鍛材撫順價格多少一公斤

　　在購買的時候，可以參看相關的價格表，不過這也僅是特定時間內的一個價格情況，價格也會有有所浮動，具體購買還要以實際的花費為準。H13簡介

　　H13是熱作模具鋼，執行標準GB/T，牌號4Cr5MoSiV1。

　　C0.320.45，

　　Si0.801.20，

　　Mn0.200.50，

　　Cr4.755.50，

　　Mo1.101.75，

　　V0.801.20，

　　p≤0.030，

　　S≤0.030。

　　H13模具鋼用于制造沖擊載荷大的鍛模，熱擠壓模，精鍛模；鋁、銅及其合金壓鑄模。系引進美國的H13空淬硬化熱作模具鋼。其性能、用途和4Cr5MoSiV鋼基本相同，但因其釩含量高一些，故中溫（600度）性能比4Cr5MoSiV鋼要好，是熱作模具鋼中用途很廣泛的一種代表性鋼號。

　　電渣重熔鋼，該鋼具有高的淬透性和抗熱裂能力，該鋼含有較高含量的碳和釩，耐磨性好，韌性相對有所減弱，具有良好的耐熱性，在較高溫度時具有較好的強度和硬度，高的耐磨性的韌性，優良的綜合力學性能和較高的抗回火穩定性。

　　鋼中含碳量決定淬火鋼的基體硬度，按鋼中含碳量與淬火鋼硬度的關系曲線可以知道,H13模具鋼淬火硬度在55HRC左右。對工具鋼而言，鋼中的碳一部分進入鋼的基體中引起固溶強化。另外一部分碳將和合金元素中的碳化物形成元素結合成合金碳化物。對熱作模具鋼,這種合金碳化物除少量殘留的以外，還要求它在回火過程中在淬火馬氏體基體上彌散析出產生兩次硬化現象。從而由均勻分布的殘留合金碳化合物和回火馬氏體的組織來決定熱作模具鋼的性能。由此可見，鋼中的含C量不能太低。

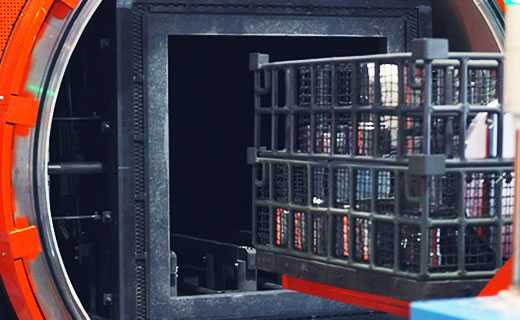

　　H13熱處理工藝

　　1.預先熱處理

　　等溫球化退火工藝為：860～890℃加熱保溫2h，降溫到740～760℃等溫4h，爐冷到500℃左右出爐。

　　2.淬火及回火

　　要求韌性好的模具淬火工藝規范：加熱溫度1020～1050℃，油冷或空冷，硬度54～58HRC；要求熱硬性為主的模具淬火工藝規范、加熱溫度1050～1080℃，油冷，硬度56～58HRC上鋼五廠h13圓鋼鍛材。

　　推薦回火溫度：530～560℃，硬度48～52HRC；回火溫度560～580℃；硬度47～49HRC。

　　回火應進行兩次。在500℃回火時，出現回火二次硬化峰，回火硬度更高，峰值在55HRC左右，但韌性更差。因此，回火工藝應避開500℃左右為宜。根據模具的使用需要，在540～620℃范圍內回火較好。

　　淬火加熱應進行兩次預熱（600～650℃，800～850℃），以減少加熱過程產生熱應力。

　　3.化學熱處理

　　H13鋼若進行氣體滲氮或氮碳共滲可使模具進一步強化，但其氮化溫度不應高于回火溫度，以保證心部強度不降低，從而提高模具的使用壽命。

　　51模材網

　　天工國際H13光料，21.99元/kg，20kg起訂，保障，假一罰十！

　　模具鋼、模架、模具零配件

　　一站式電商直銷平臺

　　低價快捷

　　點閱讀原文，上51模材網，開啟優惠之旅！！

　　蘇州市東锜精密模具有限公司是一家集高速工具鋼、合金工具鋼、合金結構鋼、軸承鋼、不銹鋼、彈簧鋼、碳素結構鋼和碳素工具鋼等特殊鋼材生產加工一體化的高科技型特鋼制品企業。

本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。

下一篇：440c鋼件硬度對應國內什么材料
